Налаштування палетопувальника OneWrap Siat

Полуавтоматичний паллетайзер OneWrap — популярне в Україні обладнання з обмотки палет від помірного до просунутого рівнів. За допомогою цієї моделі можна досягти успішних результатів на виробництві. Пакування здійснюється просто, але при цьому необхідно правильно налаштувати модель для роботи.

Після встановлення машини необхідно заправити плівку, підключити до мережі та налаштувати програму для обмотки. Як правильно це зробити, розглянемо у цьому огляді.

Правильний вибір стретч-плівки для палетообмотувача та налаштування її подачі

Для оптимальної роботи із конкретними типами вантажів важливо правильно підібрати пакувальний матеріал. Вибір багато в чому залежатиме від особливостей каретки обладнання. У випадку з пристроєм для престретч оптимально використовувати плівку з високим рівнем попереднього розтягування.

Розмір рулону плівки: ширина 500 мм/зовніш. Φ 300 мм/вн. Φ втулки 76 мм (фіксована)/вага 20 кг/товщина до 35 мікрон.

Для правильного налаштування подачі плівки необхідно:

1. Опустити каретку у вихідне положення.
2. Зняти порожню картонну втулку.
3. Вставити рулон плівки.
4. Простежити, щоб плівка подавалась липкою стороною.
5. Надійно зафіксувати вільний кінець плівки за основу палети.

Щоб уникнути забруднення валів каретки брудом від перших шарів плівки із рулону, рекомендується змотувати кілька перших метрів плівки із рулону.

Регулювання натягу плівки (здійснювати цю операцію слід у випадку, якщо плівка рветься під час робочого циклу):

1. Опустіть каретку у вихідне
становище.
2. Відрегулюйте натяг плівки,
повернувши ручку:
– за годинниковою стрілкою – натяг більше;
– проти годинникової стрілки – натяг менше.

Типи підтримуваних кареток:

• EM — регулювання натягу плівки відбувається вручну за допомогою регулювання механічного гальма.
• М — регулювання натягу плівки відбувається вручну за допомогою регулювання механічного гальма з проміжним валом.
• FM — регулювання натягу плівки відбувається за допомогою електромагнітного гальма.
• SM — регулювання натягу плівки здійснюється за допомогою підбору та встановлення шестерень з певним передатним числом у механічний, не моторизований механізм розтягування плівки.
• LP — каретка з моторизованим механізмом розтягування плівки з регулюванням натягу за допомогою потенціометра.
• Net — каретка для сітки.

Усі операції з чищення, заміни гальмівного диска та покриття валу повинні проводитися з кареткою, опущеною у вихідне положення та на повністю вимкненій машині.

Регулювання натягу плівки з панелі керування (для кареток SM, LP):

1. Натискайте кнопку D, доки не засвітиться світлодіод параметра 4.
2. Налаштуйте розтяг плівки за допомогою кнопки G.
3. Натисніть кнопку D, щоб підтвердити нове
значення параметру.

Цикл роботи

Для початку роботи необхідно встановити палету з вантажем на поворотну платформу та зафіксувати кінець плівки на упаковці. Необхідно вибрати цикл роботи (ручний або автоматичний).

При ручному керуванні достатньо запустити платформу та утримувати кнопку напряму руху каретки. Коли каретка досягне необхідної висоти пакування, відпустити кнопку.

При автоматичному керуванні необхідно налаштувати параметри роботи та натиснути кнопку запуску циклу пакування.

Після завершення циклів обмотки можна вручну обрізати плівку та закріпити її на упакованому продукті. Забрати вантаж із платформи, щоб встановити наступну палету.

Інформаційні наклейки допомагають у роботі

Для зручності в користуванні машиною наклеєні спеціальні показники. Вони допомагають не помилитися під час роботи з обладнанням та є підказками для оператора або технічного спеціаліста.

Зображення праворуч показують розташування інформаційних наклейок та стікерів на машині. Підтримуйте наклейки та стікери у нормальному стані. Наклейки та стікери, що втратили зовнішній вигляд, підлягають обов'язковій заміні.

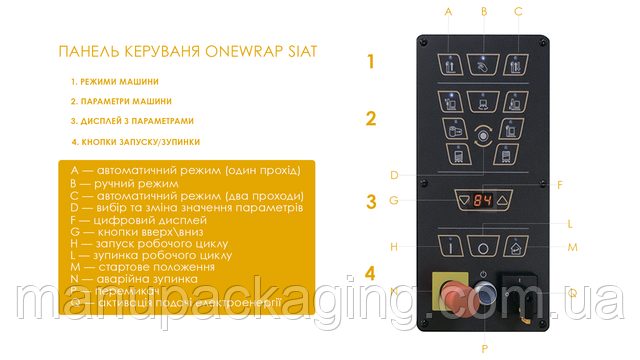

Панель керування і вибір програм пакування

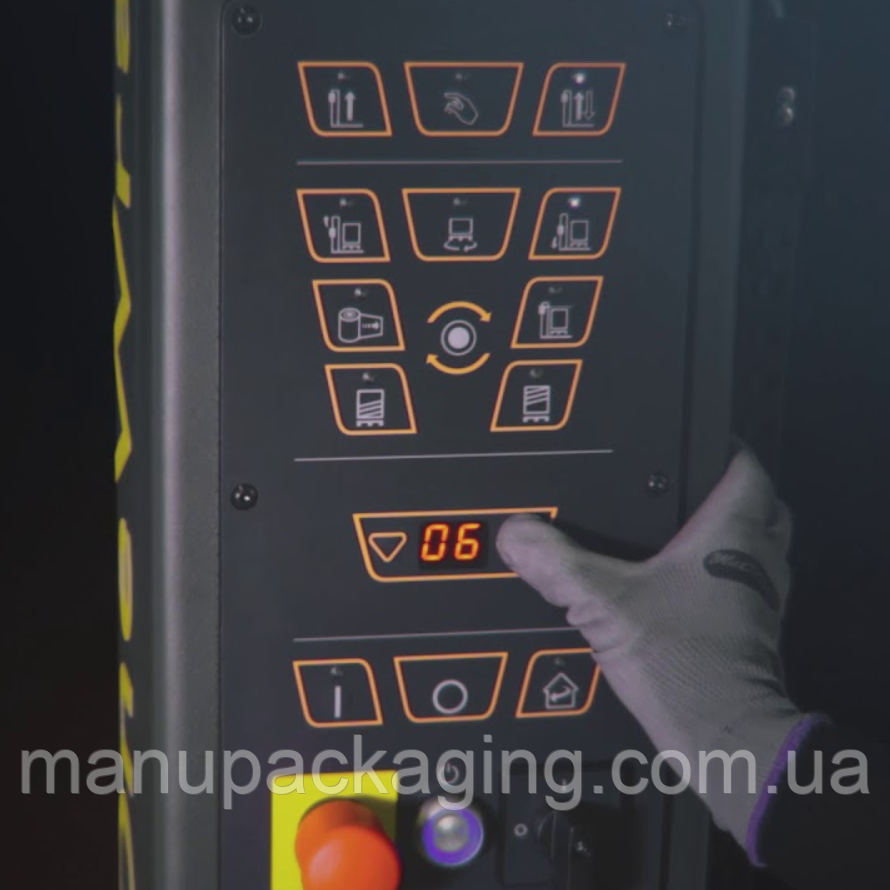

На панелі керування розміщені кнопки керування та екстреної аварійної зупинки, а також спеціальні індикатори для зручності користування та відображення діючих операцій.

A) Кнопка: активує автоматичний режим:
– упаковка в один прохід;
– упаковка в один прохід без встановлення аркуша верхнього перекриття: натисніть кнопку один раз (світлодіод постійно горить);
– упаковка в один прохід із встановленням аркуша верхнього перекриття: натисніть кнопку двічі (світлодіод блимає).
B) Кнопка увімкнення ручного режиму.
C) Кнопка активує автоматичний режим у два проходи (підйом та спуск каретки):
– упаковка в два проходи без встановлення аркуша верхнього перекриття: натисніть кнопку один раз (світлодіод постійно горить);
– упаковка у два проходи з установкою аркуша верхнього перекриття: натисніть кнопку двічі (світлодіод блимає).

A) Кнопка: увімкнення режиму перемикання програми упаковки та вибору параметра роботи машини:
– активація програми упаковки: натисніть та утримуйте протягом 5 секунд;
– вибір параметра роботи машини: натискайте кнопку, доки не засвітиться світлодіод біля відповідного зображення.
– 1 — Обертання платформи: задає швидкість обертання платформи. На дисплеї F відображається цифра від 0 до 10.
– 2 – Швидкість каретки вгору: задає швидкість підйому каретки.
На дисплеї F відображається цифра від 0 до 10.
– 3 – Швидкість каретки вниз: задає швидкість спуску каретки.
На дисплеї F відображається цифра від 0 до 10.
– 4 – Натяг плівки: задає натяг плівки.
На дисплеї F відображається цифра від 0 до 10.
– 5 – Затримка фотодатчика (розмір нахлеста).
Світлодіод горить: задає в секундах інтервал між визначенням
закінчення палети вгорі та зупинкою руху каретки.
Світлодіод моргає: задає в секундах час спуску каретки, що дозволяє встановити верхні листи перекриття.
– 6 – Обмотка низу: задає кількість витків внизу палети.
Число на дисплеї F відображає кількість армованих витків внизу палети.
– 7 – Обмотка верху: визначає кількість витків вгорі палети.
Число на дисплеї F відображає кількість армованих витків вгорі палети.
F) Цифровий дисплей: відображає різні параметри (значення вибраного параметра, активація аварійної зупинки, вибрана програма роботи).
G) Кнопка вгору\вниз: збільшує або зменшує значення параметра, що відображається на дисплеї F:
– у ручному режимі (якщо натиснута кнопка B) кнопка G використовується для керування рухом каретки (рух вгору та вниз).

Кнопка "Старт" активує роботу машини в одному з вибраних режимів:
– автоматичний режим: після вибору режиму автоматичної роботи кнопками A або C активуйте старт робочого циклу натисканням кнопки H;
– ручний режим: після натискання кнопки B кнопка H запускає обертання платформи.
L) Кнопка зупинки робочого циклу виконує
наступні операції:
– автоматичний режим: під час активування
кнопки A або C кнопка L зупиняє робочий цикл;
– ручний режим: при увімкненій кнопці B кнопка L зупиняє обертання платформи.
M) Кнопка: позиціонування вузлів машини у стартове положення.
N) Кнопка аварійної зупинки: компонент системи забезпечення безпеки, який у разі активації здійснює миттєву зупинку всіх вузлів машини:
– дана кнопка повинна залишатися включеною під час проведення будь-яких операцій з обслуговування та ремонту до моменту закінчення таких робіт;
– після завершення робіт деактивуйте кнопку
аварійної зупинки, щоб розблокувати можливість
запуску машини.
O) Кнопка з блакитним підсвічуванням
призначена для активації подачі електроенергії:
– кнопка активується, лише якщо перемикач Q
знаходиться у положенні "ON";
– блакитне підсвічування активне – машина готова до
подачі електроенергії;
– блакитне підсвічування неактивне – електроенергія подається.
P) Перемикач - компонент системи забезпечення
безпеки, що відключає подачу електроенергії:
– положення "ВИМКНУТИ" – подача електроенергії відключена;
– Положення "ВКЛ" – подача електроенергії дозволена;
– перемикач може бути заблокований для обмеження несанкціонованого доступу.

Аварійна зупинка та повторний запуск

У разі небезпечної ситуації слід негайно натиснути кнопку аварійної зупинки N:
– після активації кнопки аварійної зупинки всі вузли машини будуть миттєво зупинені;
– підсвічування кнопки P увімкнеться;
– потім слід визначити та усунути причину, яка спровокувала небезпечну ситуацію;
– відновити нормальну роботу машини;
– вручну обріжте плівку та закріпіть кінець плівки на
палеті з упакованою продукцією;
– вимкніть кнопку аварійної зупинки;
– натисніть кнопку P;
– підсвічування кнопки P згасне;
– натисніть кнопку M;
– дочекайтеся, поки всі вузли машини позиціонуються;
– закріпіть кінець плівки біля основи продукції, яку необхідно запакувати;
– запустіть цикл упаковки.

У випадку, якщо дії щодо відновлення нормальної роботи машини не входять до компетенції оператора, слід звернутися до технічного фахівця.

Варто обов'язково дотримуватись правил безпеки, які вказані в інструкції до машини, щоб уникнути травм та поломок обладнання.
