Формувальники коробів серії HM від Siat. Робота з Hot Melt ніколи не була такою простою

Автоматичні формувальники коробів стають все більш популярними в Україні. Більшість виробництв, які працювали на напівавтоматичному устаткуванні, підвищують свій рівень продуктивності та переходять на повністю автоматичні лінії. Завдяки цьому підприємства та рітейлери отримують максимальну вигоду, задовольняючи потреби в обсязі, якості та значно скорочуючи витрати на робочій силі та відходах.

Італійський бренд Siat пропонує у своєму асортименті низку інноваційних автоматичних рішень щодо формування картонних коробів. Серед популярних серій варто відзначити системи HM, які працюють із клеєм-розплавом (Hot Melt). Ці моделі демонструють високі показники продуктивності, а багато українських компаній у захваті від роботи з системою склеювання гарячим клеєм, оскільки це економічніше, ніж використання скотч-стрічки, при цьому короб надійно зафіксований для подальшого його наповнення.

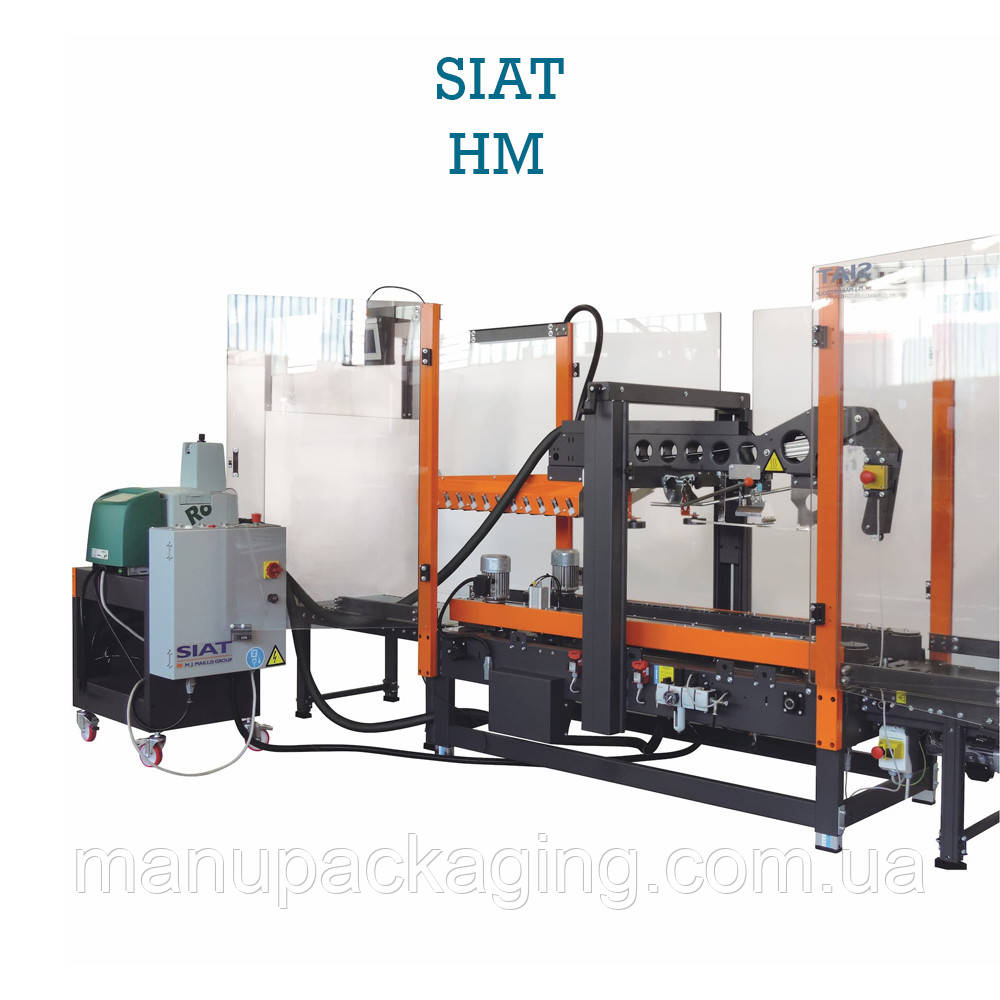

Siat HM — інноваційна серія, яка працює з Hot Melt

Автоматична серія машин призначена для формування коробів із картонних заготовок та склеювання їх за допомогою клею-розплаву. Оператору лише необхідно заправити магазин із заготовками, вибрати відповідне налаштування на панелі керування та включити роботу системи. Це просте та інтуїтивно зрозуміле в роботі обладнання, здатне формувати до 1200 коробів на годину.

Принцип роботи

Машина самостійно бере заготовку із магазину за допомогою пневматичних присосок. Каретка тягне її та розкриває за допомогою спеціального важеля. Потім картонний ящик тягнеться за допомогою другої каретки через привідні бічні ремені на операцію склеювання. На цьому етапі на дно короба опускається притискна пластина для кращої фіксації клапанів. Клей наноситься за допомогою інжектора на гофрокоробні клапани. Короб готовий до заповнення.

Модельний ряд та особливості

Усі моделі цієї серії оснащені дозаторами гарячого клею Robatech. Машини повністю автоматизовані та налаштовуються з панелі керування.

Доступні моделі серії HM:

• HM11-T/TB
• HM145
• HM146

HM11-T/TB

HM11-T/TB  — це автоматичні формувачі коробів з бічними приводними ременями та ручним регулюванням. Вони призначені для герметизації за допомогою клею-розплаву верхньої частини коробок однакового розміру. Коробка, що надходить із заправної станції із запаяними нижніми клапанами, пересувається приводними ременями до машини, де інжектори дозують 4 смужки клею-розплаву. Система притискних роликів стулки забезпечує належний тиск на верхні стулки ящиків. Формувальник корпусів з Hot Melt не вимагає присутності оператора, за винятком регулювання та подачі клею. Він оснащений захисними панелями для запобігання контакту оператора з рухомими або гарячими частинами апарата.

Ключові особливості:

• Ручне регулювання ящиків різних розмірів (ширина, висота, довжина) за допомогою ручок
• Бічні приводні ремені (2 x 75 мм завширшки кожен)
• 2 двигуни по 0,18 кВт кожен

ХМ11-Т:

• Верхній дозатор наносить клей на верхні клапани

ХМ11-ТБ:

• Верхній та нижній дозатори наносять клей на верхні та нижні клапани.
• Дозатор клею-розплаву ROBATECH на зовнішній каретці з роликами оснащений баком на 5 кг, тюбиком та аплікатором клею у комплекті.
• Дозатор клею регулює температуру та об'єм подачі клею
• Зберігання програм склеювання
• Налаштування таймера для регулювання попереднього нагрівання
• Регулювання розмірів коробки
• Бічні захисні огородження з кнопкою аварійної зупинки та перемикачами для відключення електричних та пневматичних ланцюгів
• Панель управління, оснащена головним вимикачем пуск, кнопкою зупинки, кнопкою аварійної зупинки та фотоелементами для контролю проходження клеєних коробок
• Машина керується за допомогою ПЛК

HM145/146

HM145 и HM146 — автоматичні формувачі з бічними
приводними ременями та ручним регулюванням. Вони призначені для герметизації дна коробок клеєм-розплавом. Після запуску оператором машина автоматично бере коробку з магазину, каретка тягне ящик, який автоматично відкривається за допомогою важеля. Потім короб відводиться другою кареткою через бокові приводні ремені, щоб почати склеювання, яке здійснюється за стандартним принципом, як і в інших моделях.

Ключові особливості HM145/146:

• Магазин на 150 заготовок
• Магазин доступний з лівого боку (SX) або з правого боку (DX)
• 2 каретки, що приводяться в дію пневматичною системою з присосками, для захоплення картонних коробок з магазину. складання та винесення здійснюються за допомогою приводних ременів (2 двигуни по 0,55 кВт кожен) для складання та склеювання нижніх клапанів за допомогою клею-розплаву
• Дозатор клею-розплаву ROBATECH, розташований на зовнішній каретці з роликами
• Вакуумна система VENTURI
• Панель керування, оснащена лічильником, таймером, сигналізацією
• Захисні огорожі з вимикачами для відключення електричного та пневматичного обладнання.
• Машина керується за допомогою ПЛК

Розміри коробів та продуктивність

HM11-T:

• Максимальна вага: 355 кг
• Габарити короба: 270x120x213 мм
• Продуктивність: 1200 кор./час

HM11-TB:

• Максимальна вага: 550 кг
• Габарити короба: 305x120x213 мм
• Продуктивність: 1000 кор./час

HM145:

• Максимальна вага: 1000 кг
• Габарити короба: 310x235x265 мм
• Продуктивність: 500 кор./час

HM146:

• Максимальна вага: 1050 кг
• Габарити короба: 330x235x265 мм
• Продуктивність: 400 кор./час

Для більш детальної консультації щодо серії формувальників HM рекомендується звернутися до фахівців Манупакеджинг Україна.
